1. 规定功能：颗粒状物料有提升机直接提入至计量秤料仓，按照设定的重量，完成自动计量、充填、自动包装抽真空封口、成品输送。

2. 动作流程：颗粒状物料至提升机――计量秤料仓--电子秤自动称重——称好落料同步抽真空――自动制袋封口—成品输送机传送到下个工位

3. 设备配置：

（1）提升机                                  1台

（2）计量秤料仓                               1台

（3）双面体自动抽真空系统                     1台

（4）双头组合秤                               1台

（5）520型立式自动制袋填充包装机              1台

（6）平台护栏及扶梯                           1套

（7）皮带输送机                               1台

产品说明：

产品描述：

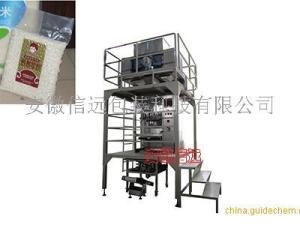

杂粮真空自动包装机可自动完成六面体包装样式的抽真空整形包装，与物料提升设备，计量设备、XY系列立式制袋包装机组合，完成自动送料、计量、充 填、抽真空、封口、整形、打印、冲孔、计数、成品输送整套包装流程，采用品牌PLC控制系统，液晶触摸屏人机交互界面，计量精度高，包装速度快，袋型美 观，广泛应用于五谷杂粮、酵母、咖啡等物料的六面体真空成型包装。

产品特点：

1、该机为自动制袋、充填、抽真空包装一体机，物料在充填的下落过程中，完成全部的抽真空、成型包装功能，无需单独配真空包装机；

2、经本机处理的包装成品具有保鲜、保质、储运方便的特点；

3、采用进口气动、光电检测元件以及世界先进品牌的可编程器控制整个系统的全过程，故障率低；

4、可处理包装重量范围大，整形时间、真空硬度等参数可任意调节；

5、体积小，结构紧凑、稳定性好，性能可靠；

6、一个抽真空工位，无需多个复杂的成型模具。

 技术参数：

包装速度：6-15包/分

计量范围：1kg-5kg

制袋形式： 背封，六面体

制袋尺寸：（50-460）x（80-350）mm（L*W）

计量精度：5g-10g

压缩空气：0.6Mpa0.65m3/min

允许*包材外径：Φ500mm

卷材纸芯内径：Φ75mm

机器重量：2000Kg

电源：5.5Kw 380V ±10% 50Hz

包装流程：

物料---投入地面料仓---自动提升、上料---计量秤高位料仓---自动称重---自动制袋、充填（插角、背封）---自动抽真空、整形（六面体）---成品包输出。

设备配置：

（1）提升机

（2）电子自动称量机

（3）检修平台（含护栏、爬梯）

（4）XY-520-ZB6型全自动真空整形包装机

（5）成品包输送机

（6）电气总控系统

适用范围：

杂粮真空自动包装机适用于五谷杂粮、酵母等颗粒类物料的全自动真空整形包装，广泛运用于食品、添加剂、饲料、化工等行业的真空包装。
